100円ショップ商品でソードバトルオーディオレベルメーターを作ってみました。
http://www.nicovideo.jp/watch/sm20751238
このバッテリーチェッカーが心臓部ですが、中身が貧弱で修正等が必要な場合があります。100円なのでしょうがないですが。
秋月の600円アナログメーター（http://akizukidenshi.com/catalog/g/gM-05316/）を使うべきか悩みましたが、貧乏人のポリシーに反しますので止めました。

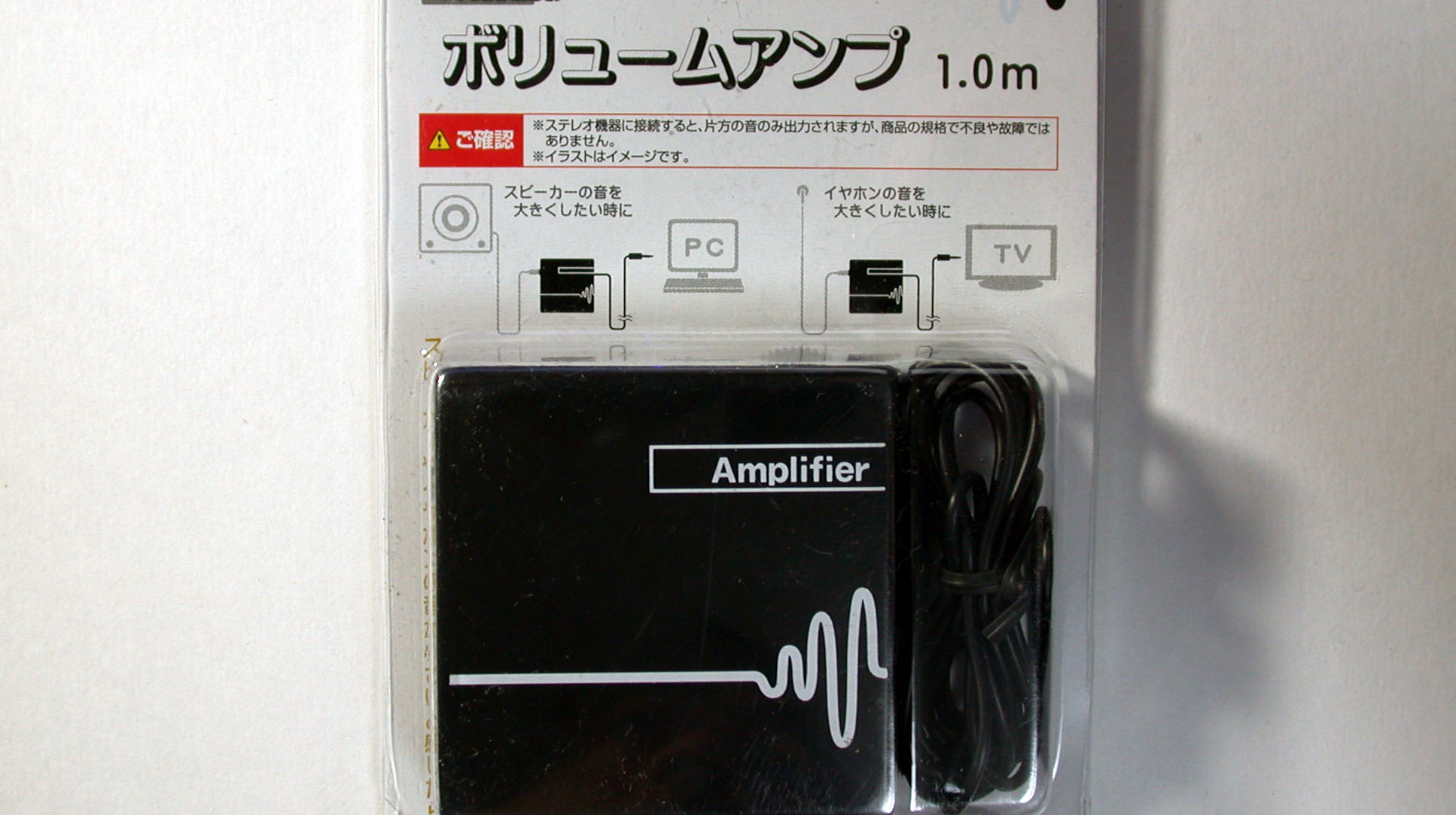

同じく、こちらは駆動用のアンプです。

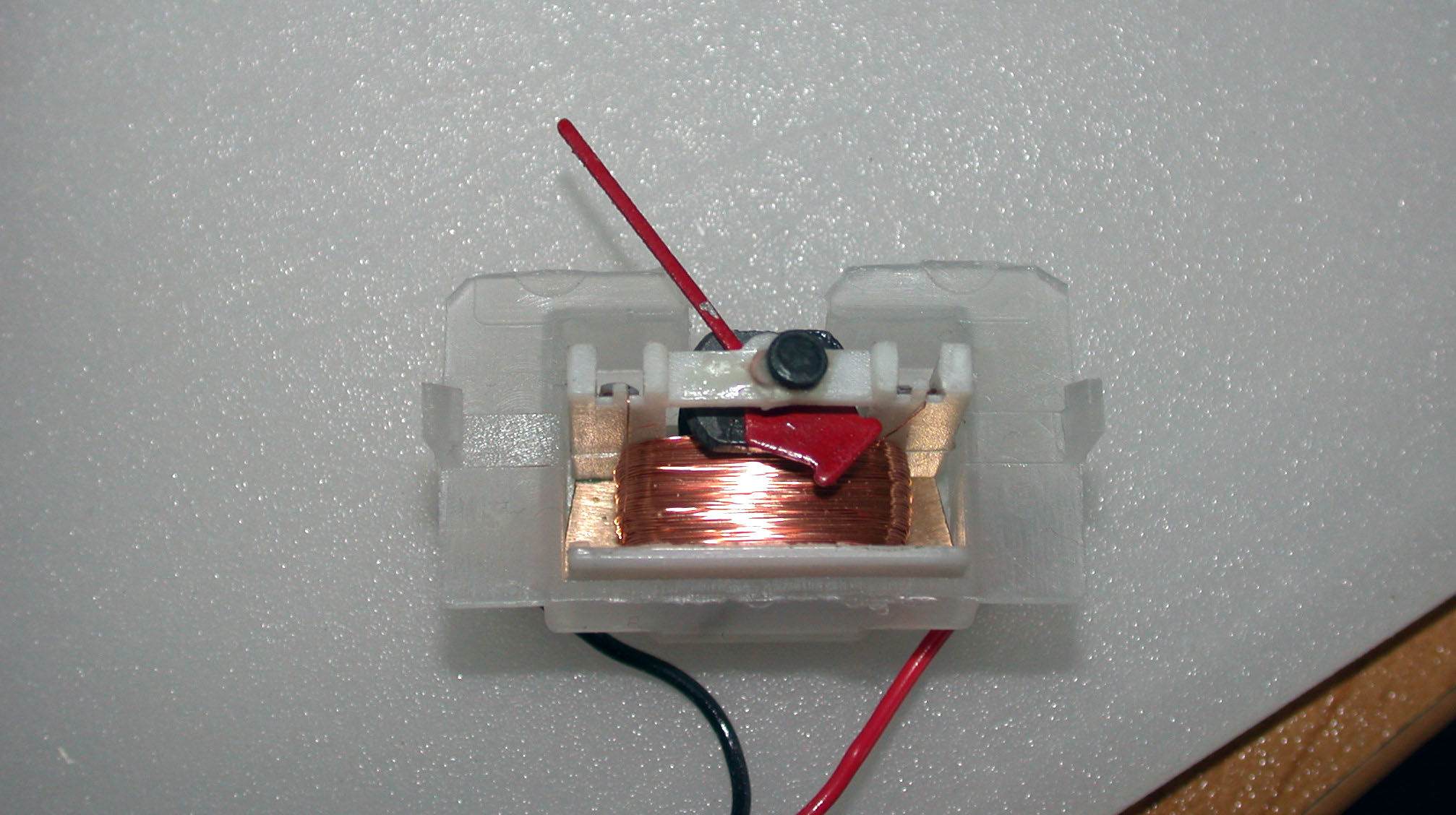

メーターの余計な部分をカットします。

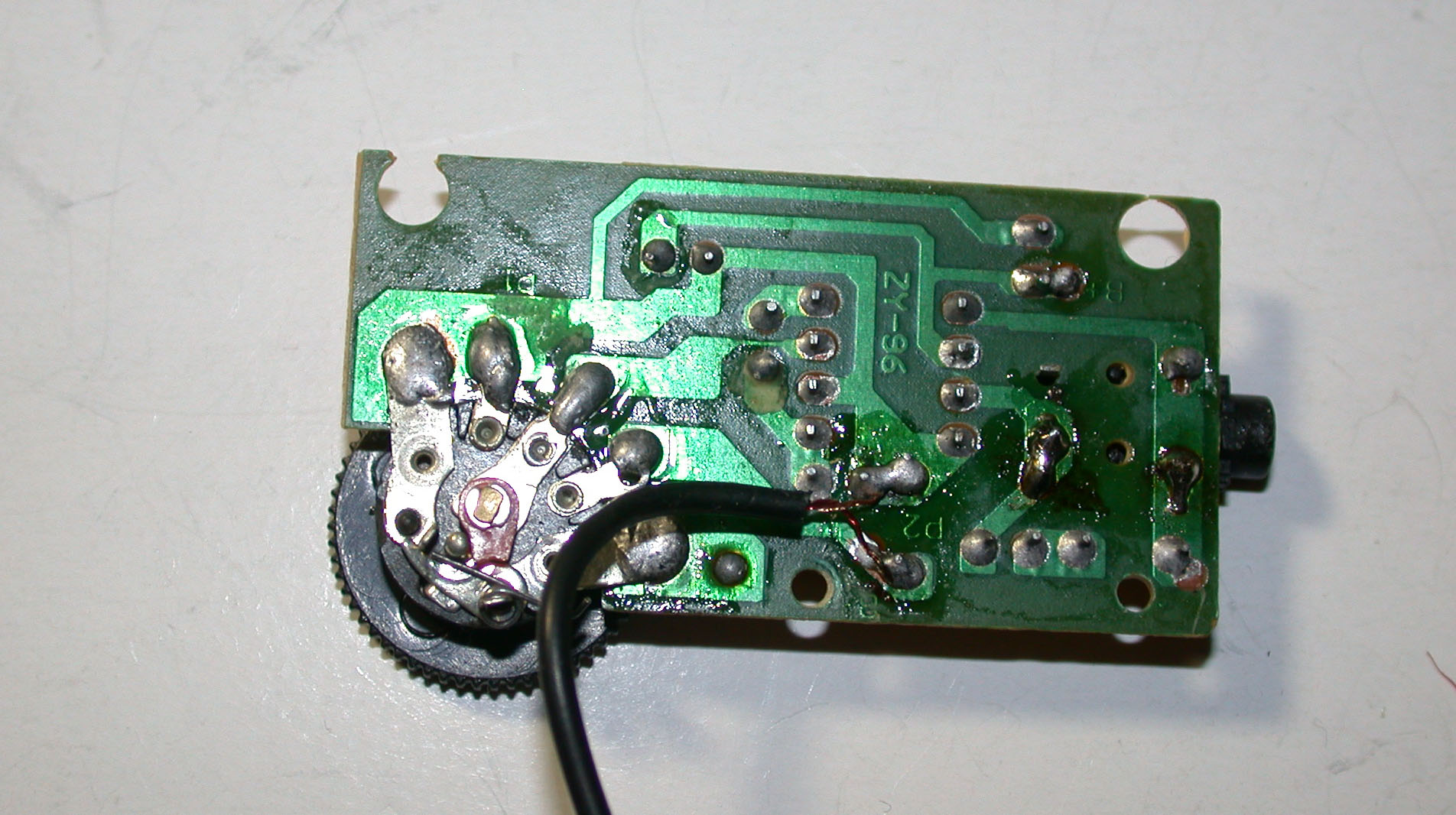

アンプの中身です。乾電池で動かす場合はケースのままで使います。私はUSBアダプタを使いました（ケースは捨て）。一枚でステレオ化も可能ですが、ボリュームをもう一つ準備する手間を考えるとそのまま、二つ購入して使った方が楽です。

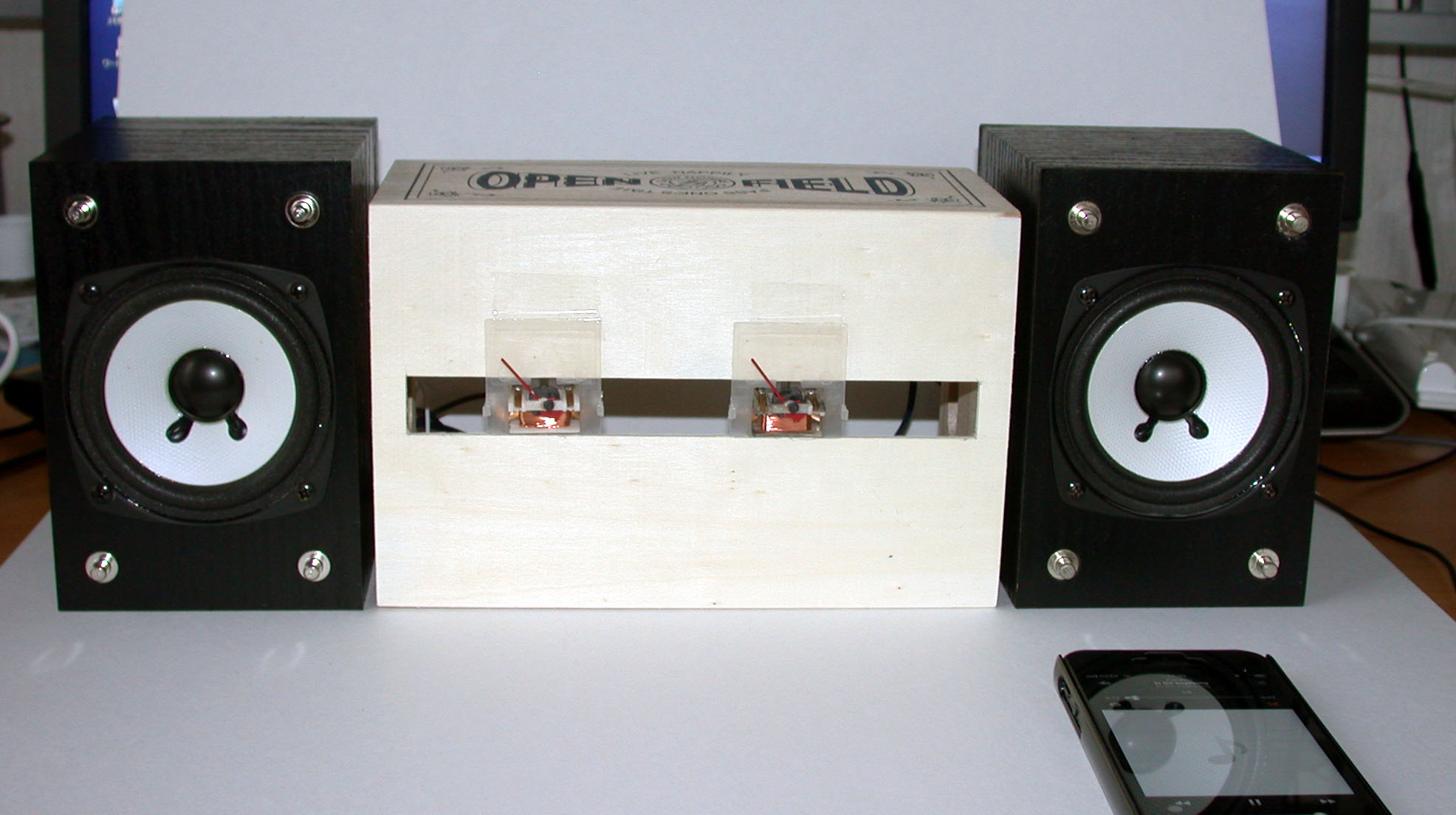

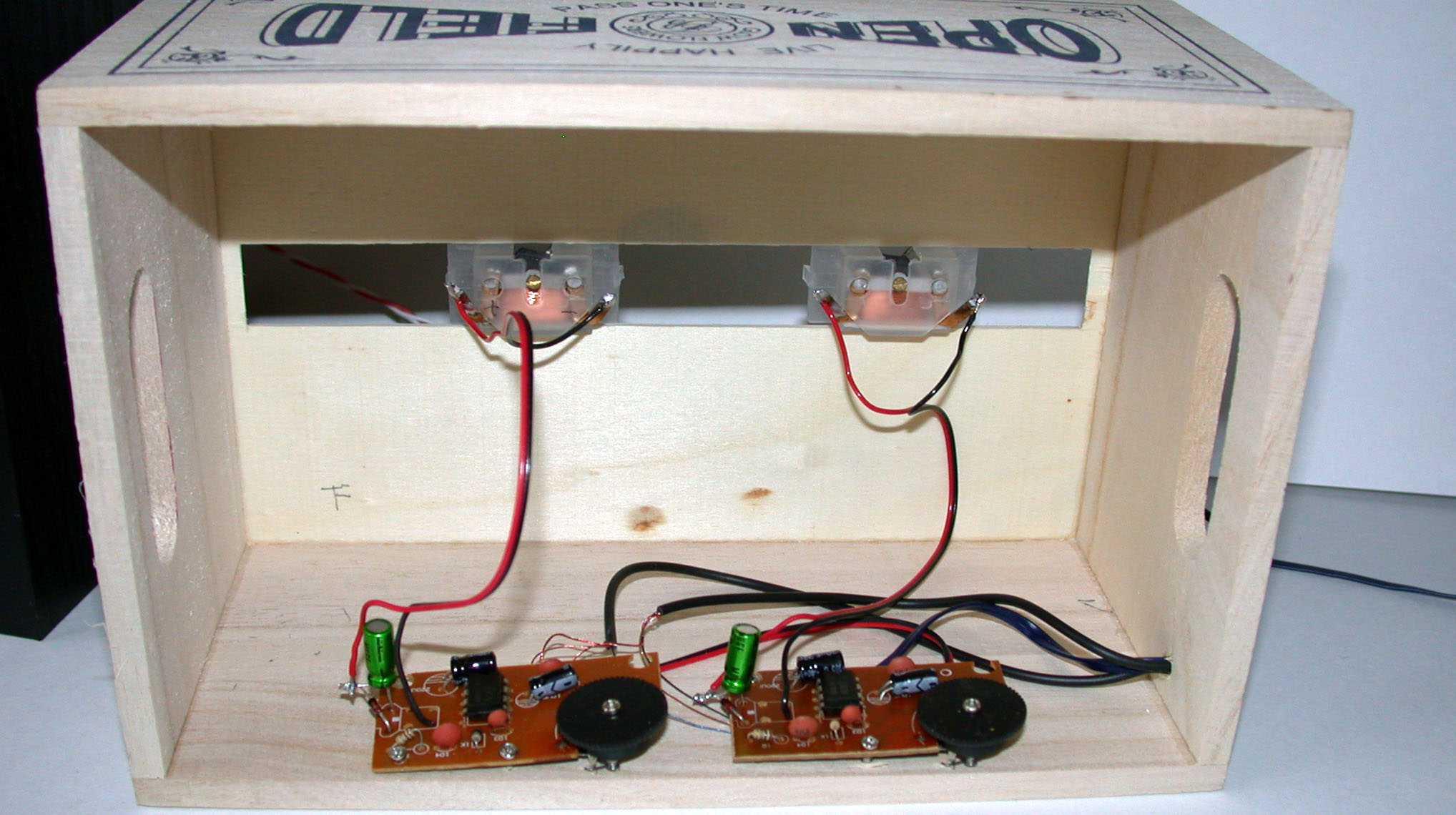

ケースの箱も100円ショップのものです（2Lよりも僅かに大きいくらい）。メーター配置が自由にできる様に、長穴にしました。アンプの出力にショットキーバリアダイオードを挿入し、その両端にコンデンサーを付けます。コンデンサーの容量でメーターのレスポンスを調整できます。10μF（両極性）くらいが最適でした。コンデンサーを付けないと、中途半端にメーターが振れた状態になってしまいます。ダイオードが無いと針が振動するだけで動きません。
スピーカーはアンプ入力にパラに繋ぎます。100円ショップ商品のステレオ延長ケーブルを半分に切って、オーディオ入力とスピーカー出力に使います。適当な音量となる様にオーディオソースのボリューム（写真ではiPhone）を調節してから、メーターアンプのボリュームを調節します。写真のスピーカーはハードオフで300円（ペア）でゲットしたものです。
実体配線図です（クリックで拡大）。
使用した画像です（Lサイズ4枚）。「ねんどろいど」の写真は「はっちゃか」さんのをお借りしました（セイバーは左右反転）。感謝いたします。
http://blog.livedoor.jp/hacchaka/

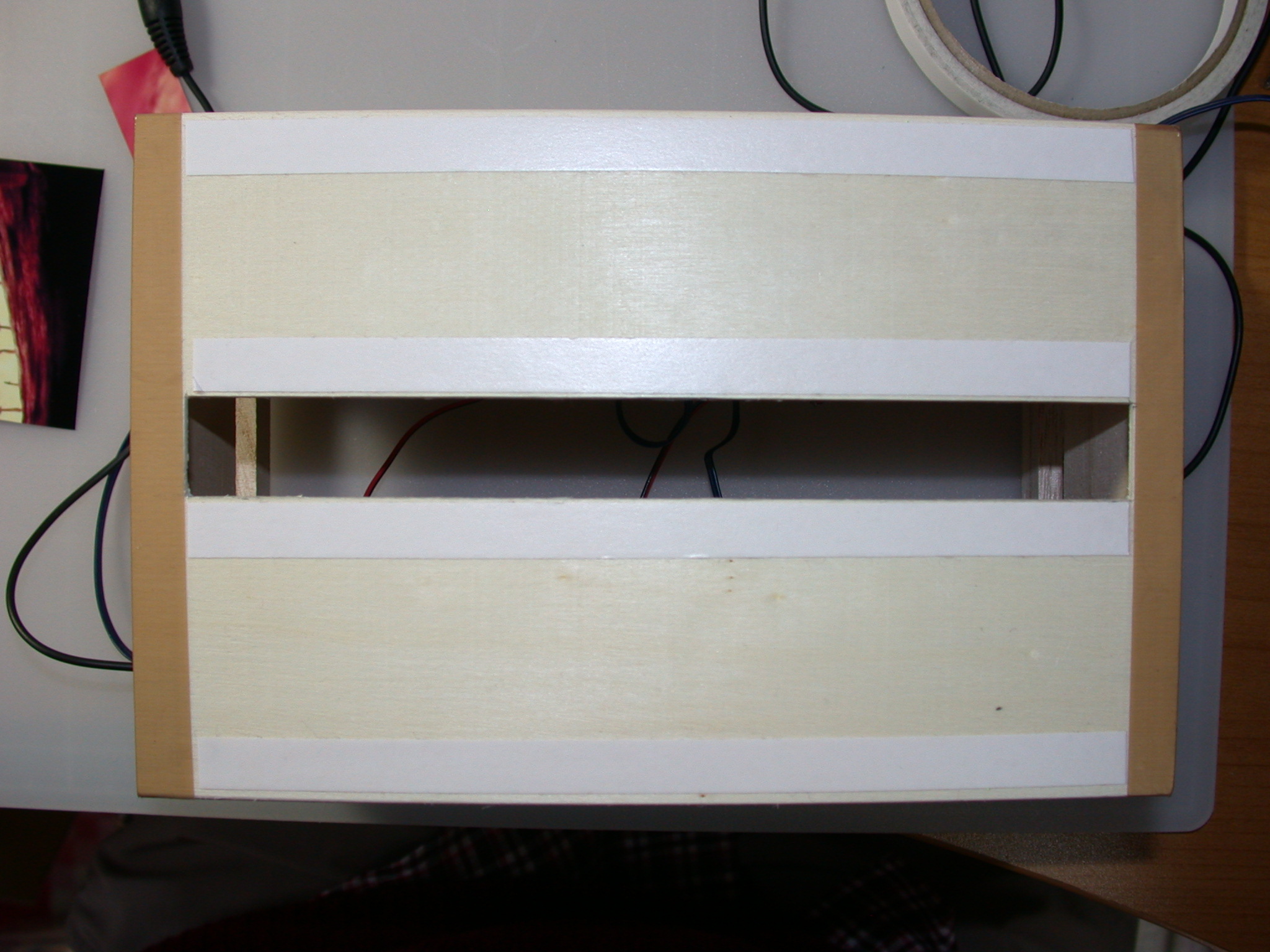

箱の正面に両面テープを貼ったところ。

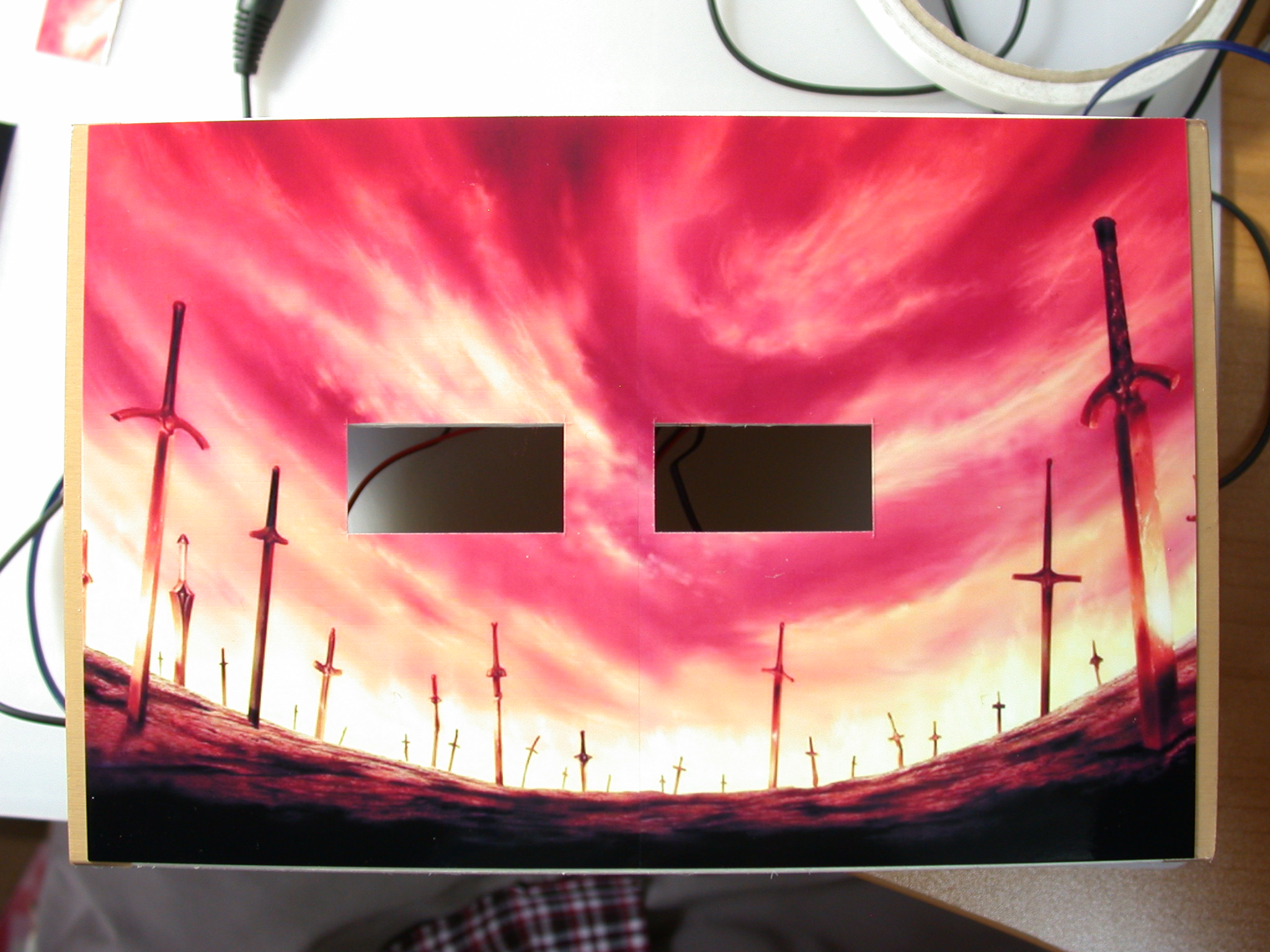

メーター部分をくりぬいた背景画像を貼る。

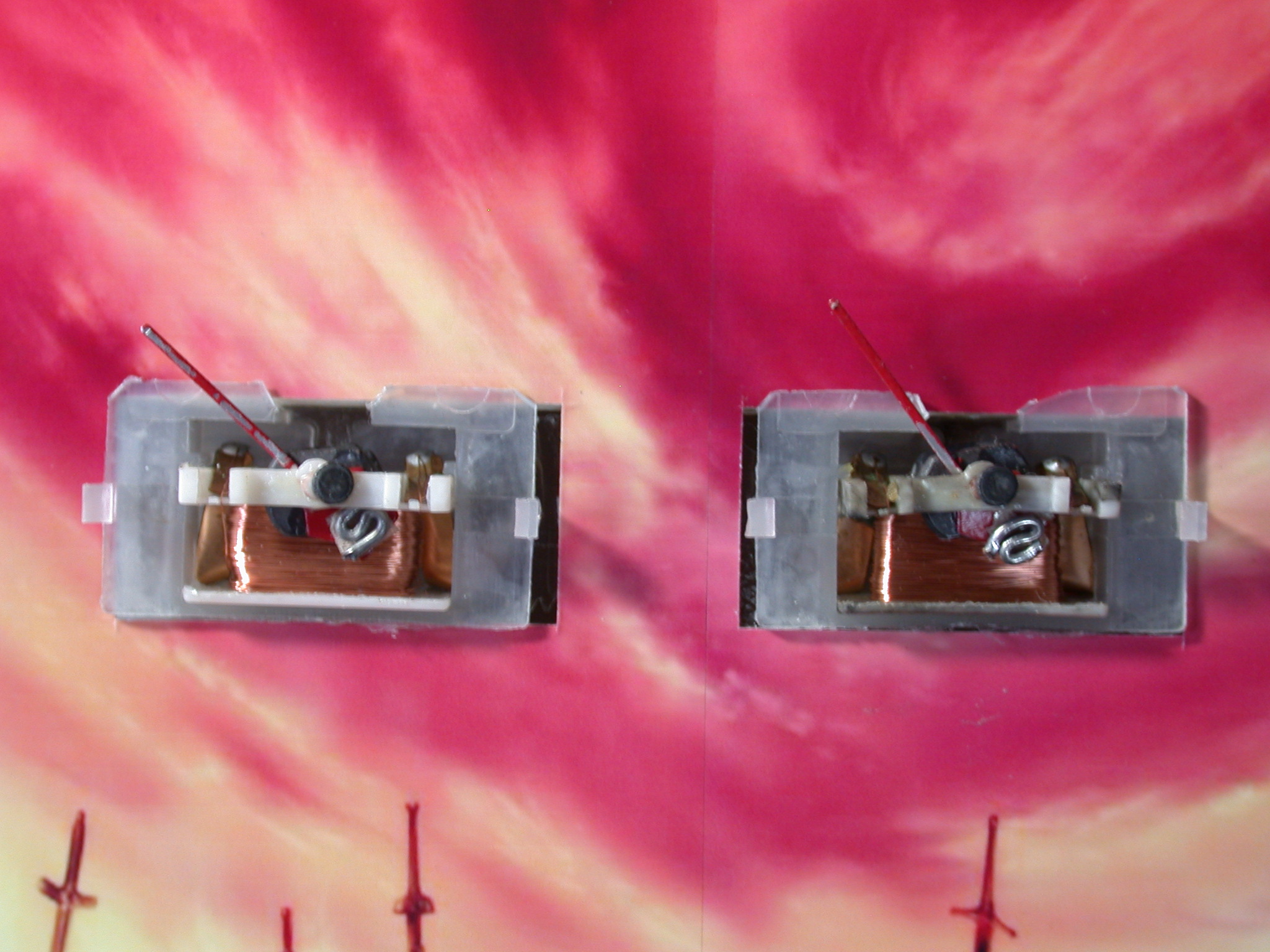

メーターを取り付ける。裏面からテープで固定すると後の修正や変更が楽です。
当たり前ですが、ソードをあまり大きくすると動きません。おもり（糸はんだ少々）を下に付けバランスを取ります。全て両面テープで貼り付けます。
おもり部分の拡大。
メーターカバーの上半分を切除します。

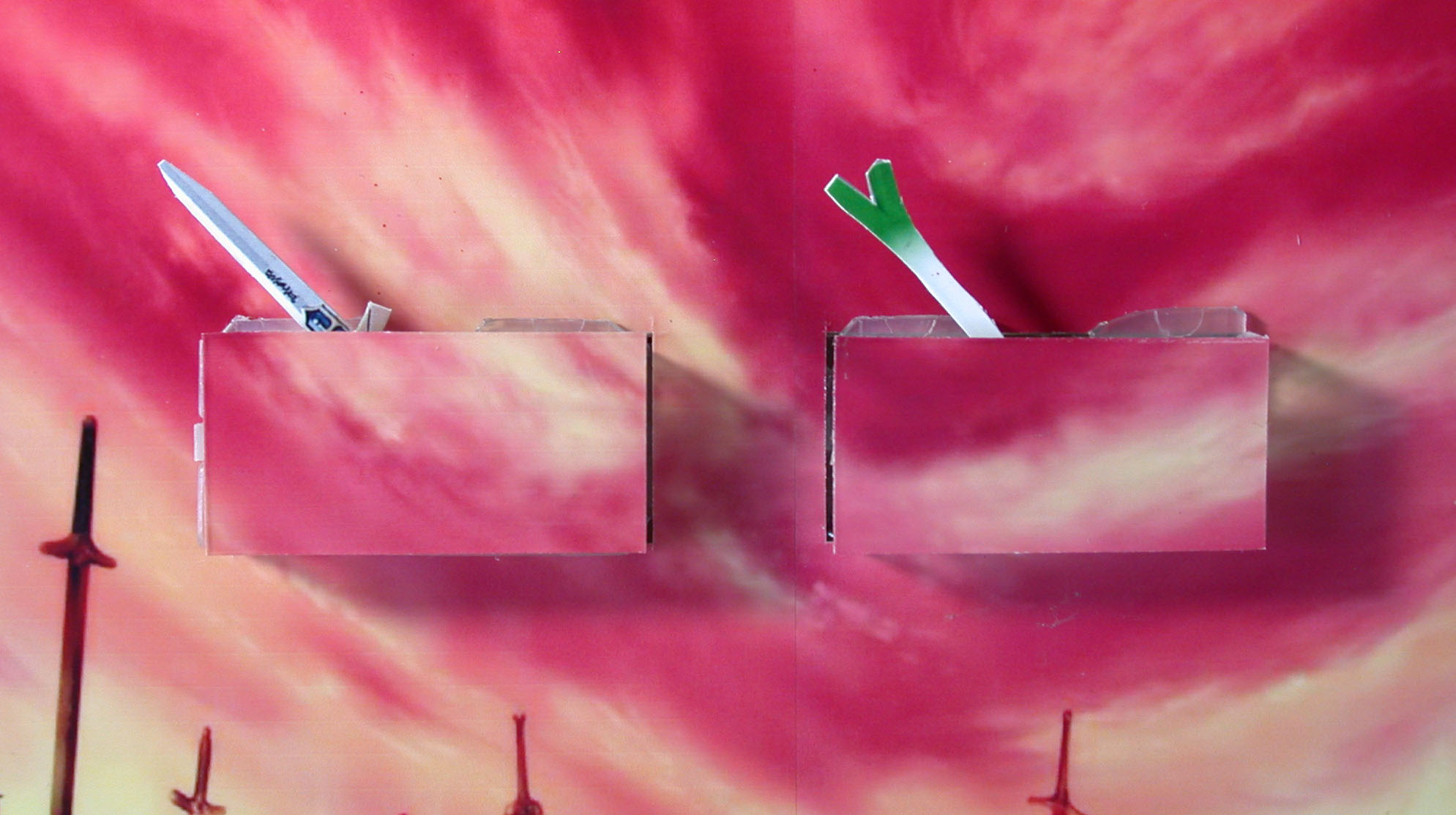

カバーを取り付け、切り抜いた背景を貼り付けます。
全体の様子。

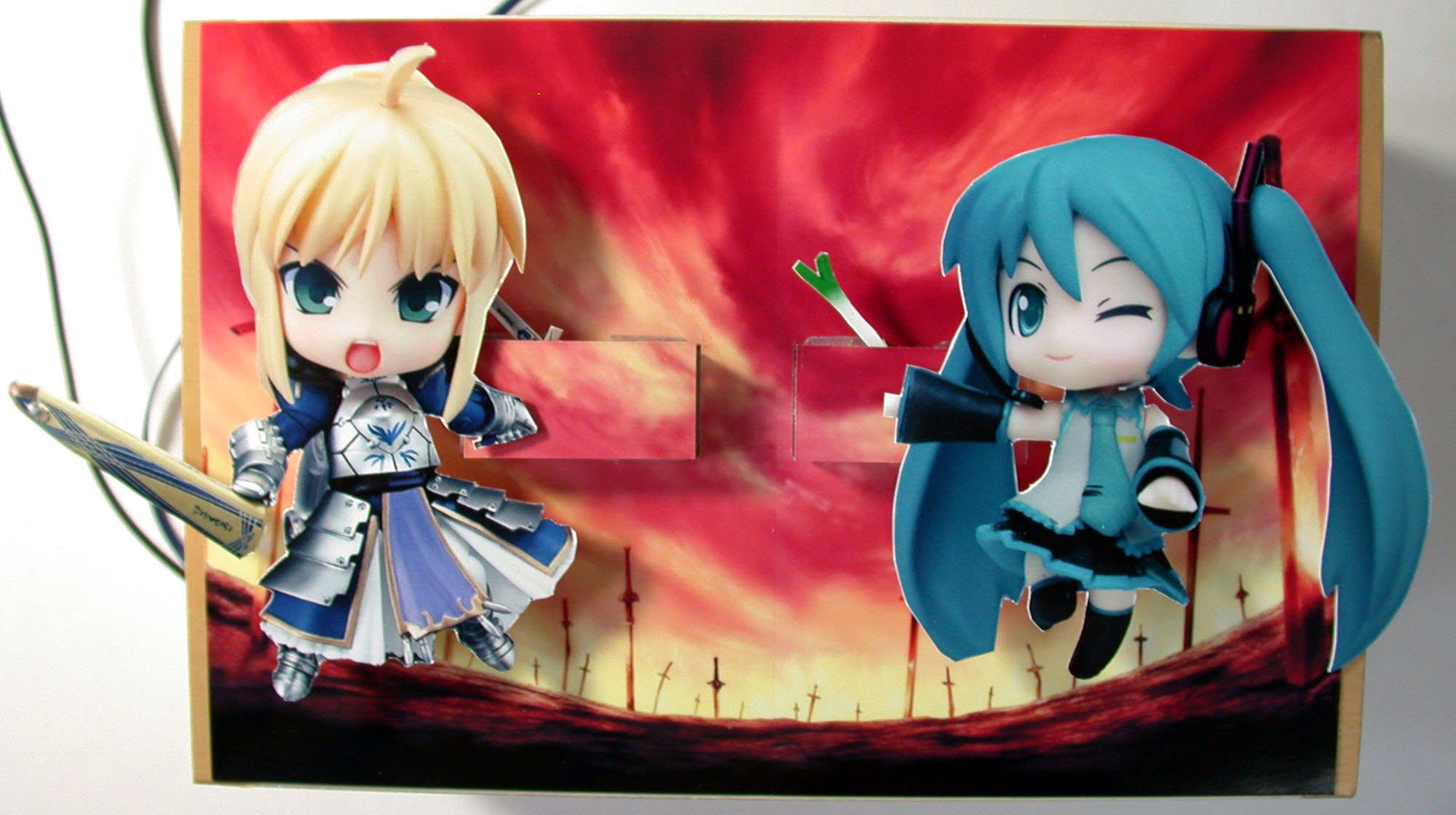

キャラを貼り付けて完成。お金のある方は写真ではなく現物を置いてください。

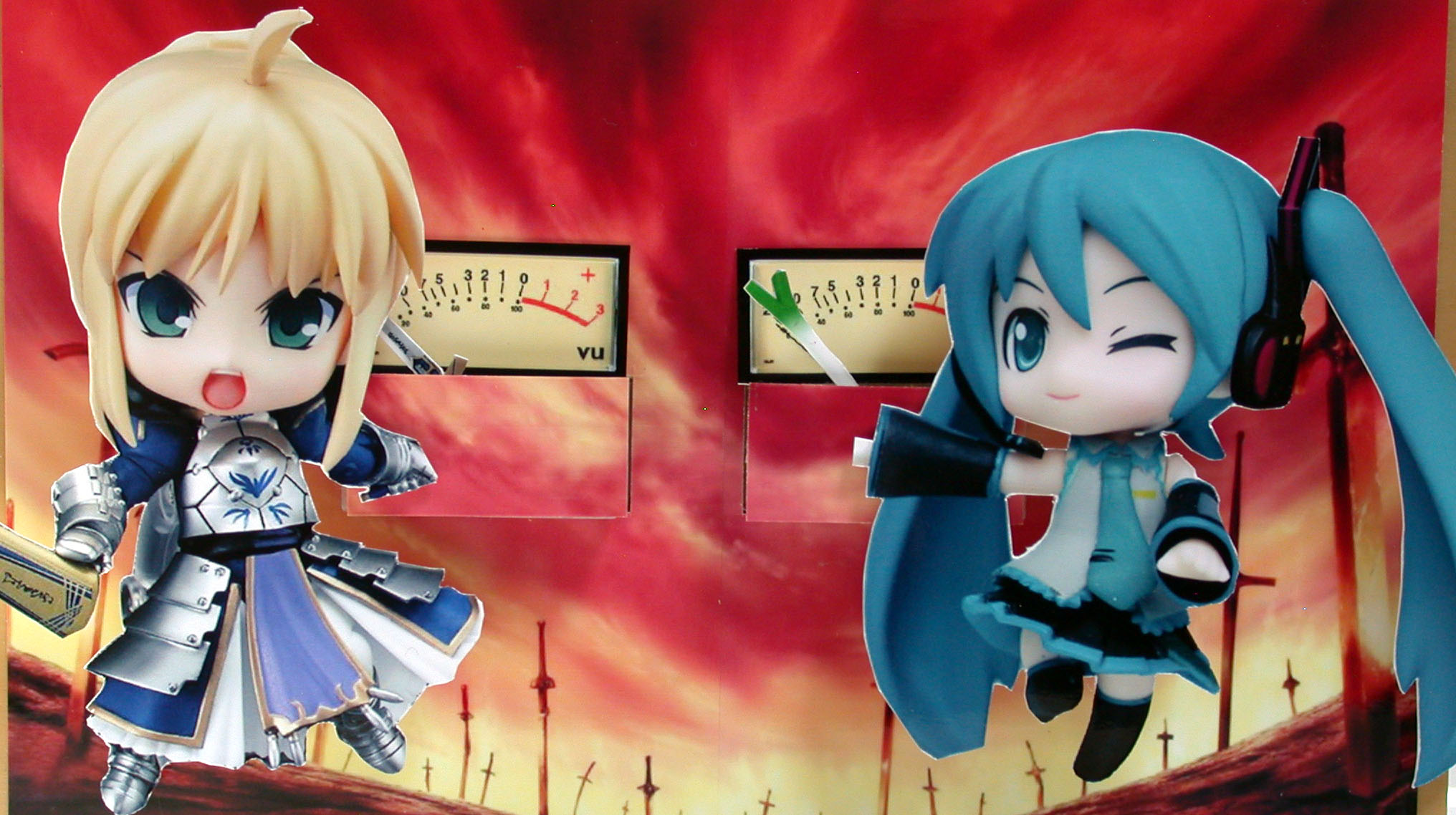

VUメーター画像オプション。ミクがちょっと邪魔（もう少し右がよかったorz）
次はちゃんとしたアクチュエーターで巨大なクレイモアをぶん回してみたいです。
