「しろくま」さんのNゲージ用PWMパワーパック
http://www.diotown.com/creative/2011/05/arduino-de-pwm-controller.html#
を作ったついでに、オーディオレベルメータ回路を組み合わせてBトレ車両を音楽制御してみました。
MIDI、アニソン、効果音バージョン等をにこ動にアップしました。
http://www.nicovideo.jp/watch/sm20701132
http://www.nicovideo.jp/watch/sm20701298
http://www.nicovideo.jp/watch/sm20701337
http://www.nicovideo.jp/watch/sm20702277
http://www.nicovideo.jp/watch/sm20702336
全体の様子です。

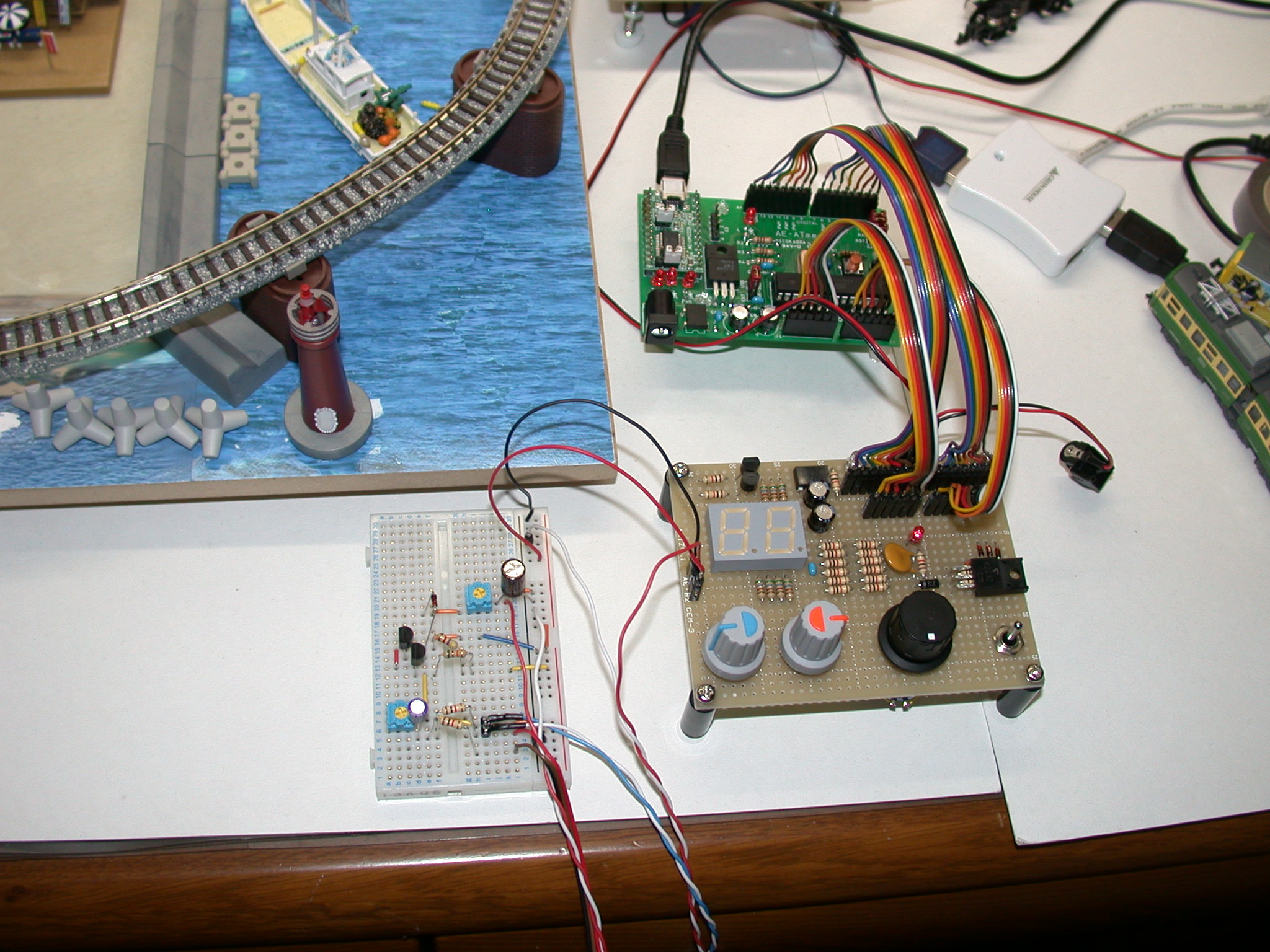

制御部分（秋月arduino互換ボード、PWM、試作オーディオ入力回路）

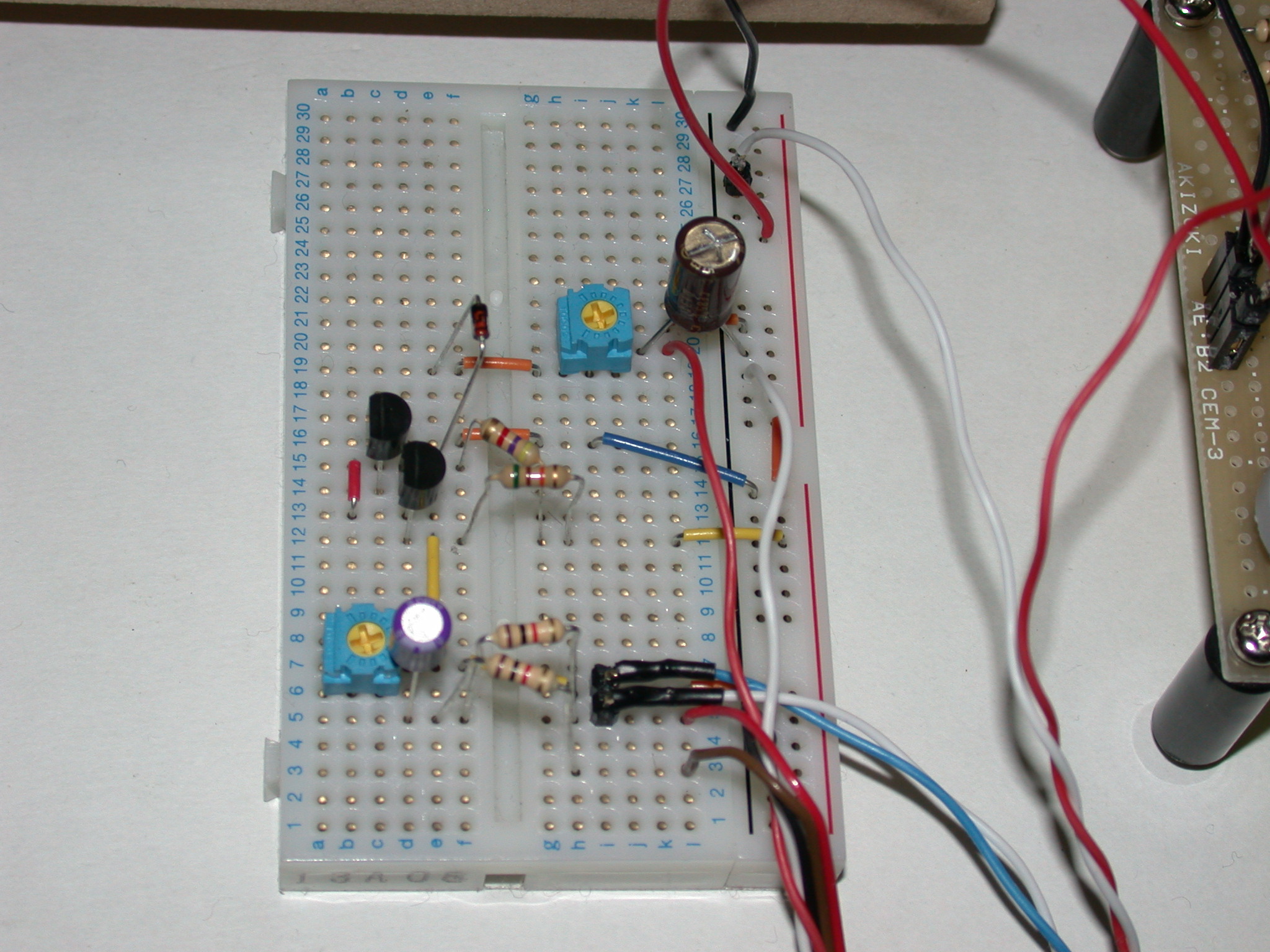

オーディオ入力回路（試作版）です。PWM回路のLED常点灯調節入力のボリュームを外してつなぎます。私はコネクタで切替できる様にしました。
完成版オーディオ入力回路です。オーディオはiPhoneかパソコンを使います。
パソコンだとMIDI出力でパート切替をすると色々と遊べます。この場合、ヤマハのMid radioが簡単でお勧めです。
http://download.music-eclub.com/midradio/

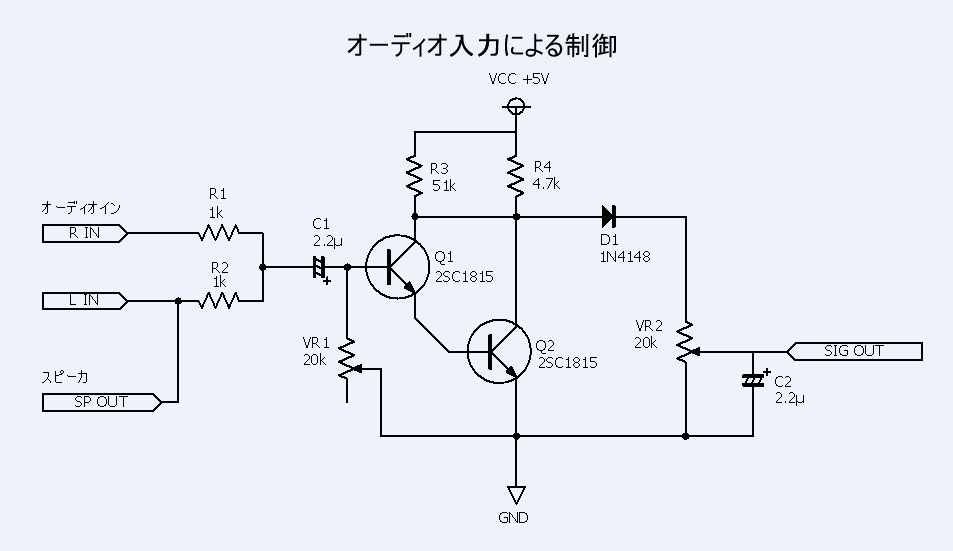

回路図です。極めてシンプル。
動き加減は二つののボリュームと入力音量で調節します。モーター車の種類によっても動きが大きく異なりますし、出力のコンデンサ容量でも挙動が極端に変化します。
