秋月のオシロスコープキットを作りました。現時点ではやや高い（+700円の4700円）白抜きバージョンしか無いみたいです。そのため、製作マニュアルも基板が新バージョンのものしか無く、一瞬焦りましたが、エレキジャックさんの記事のおかげで助かりました。
http://www.eleki-jack.com/KitsandKids2/cat115/cat131/

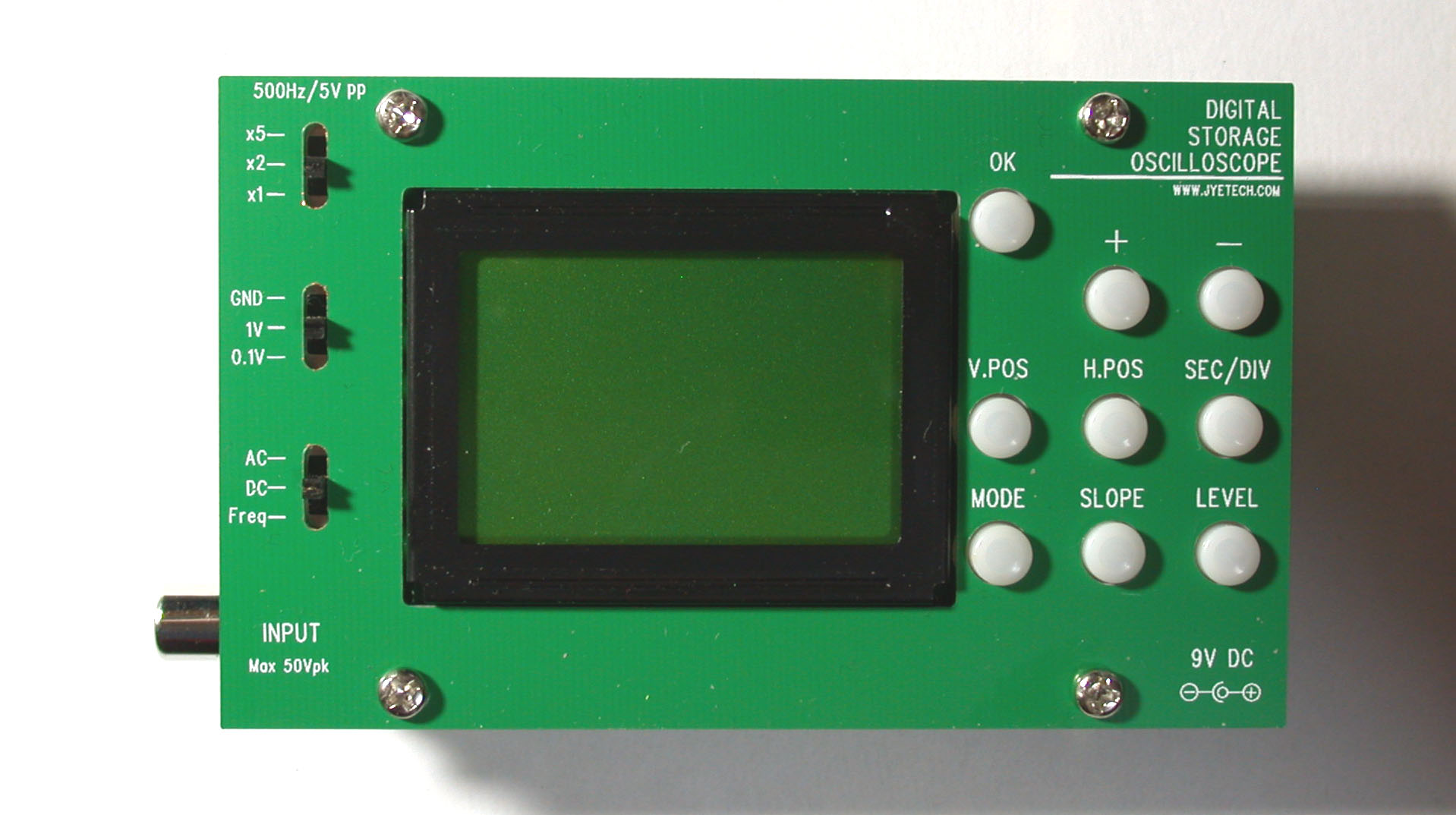

本体外観です。

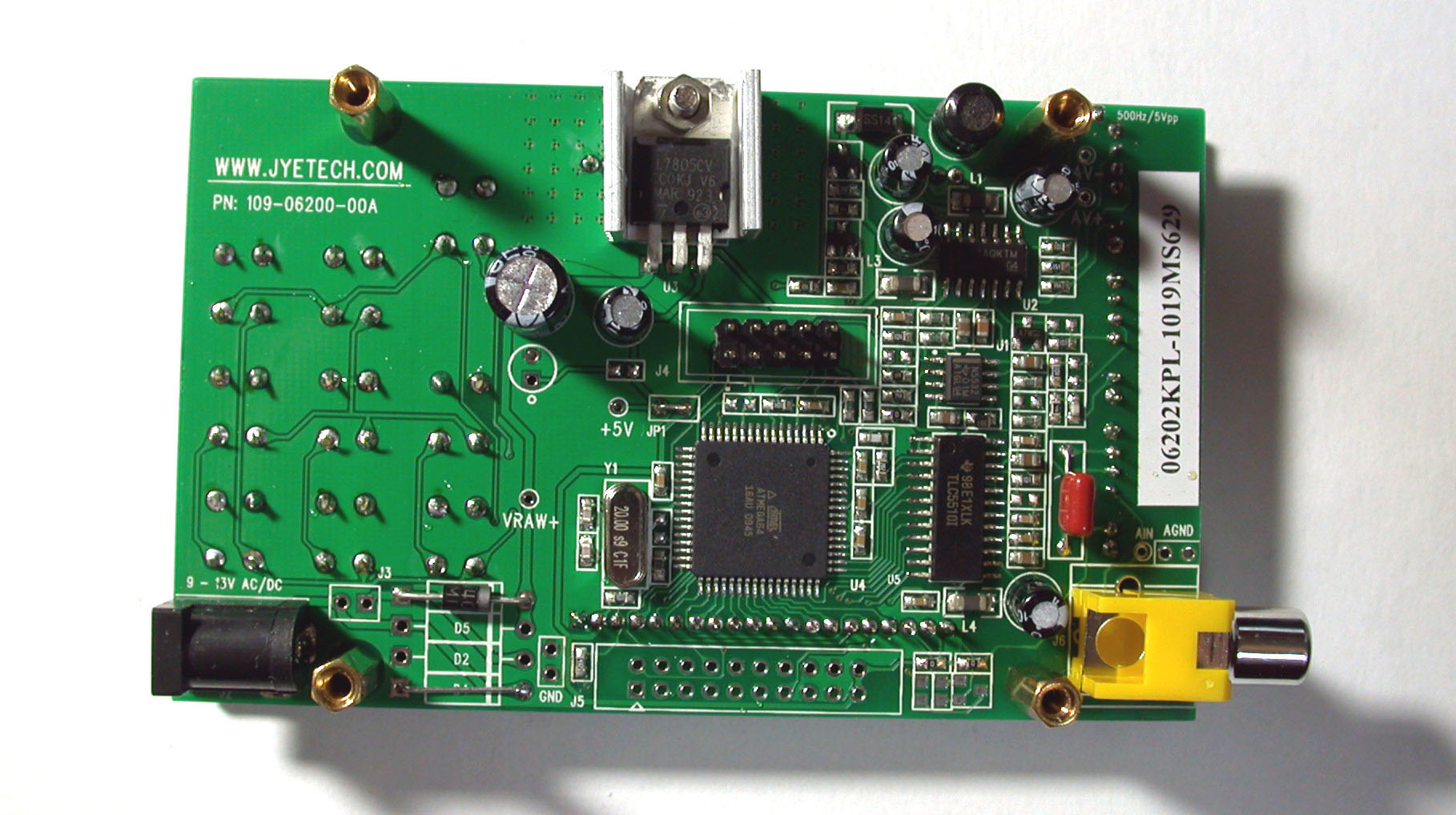

基板の部品側（裏側）です。

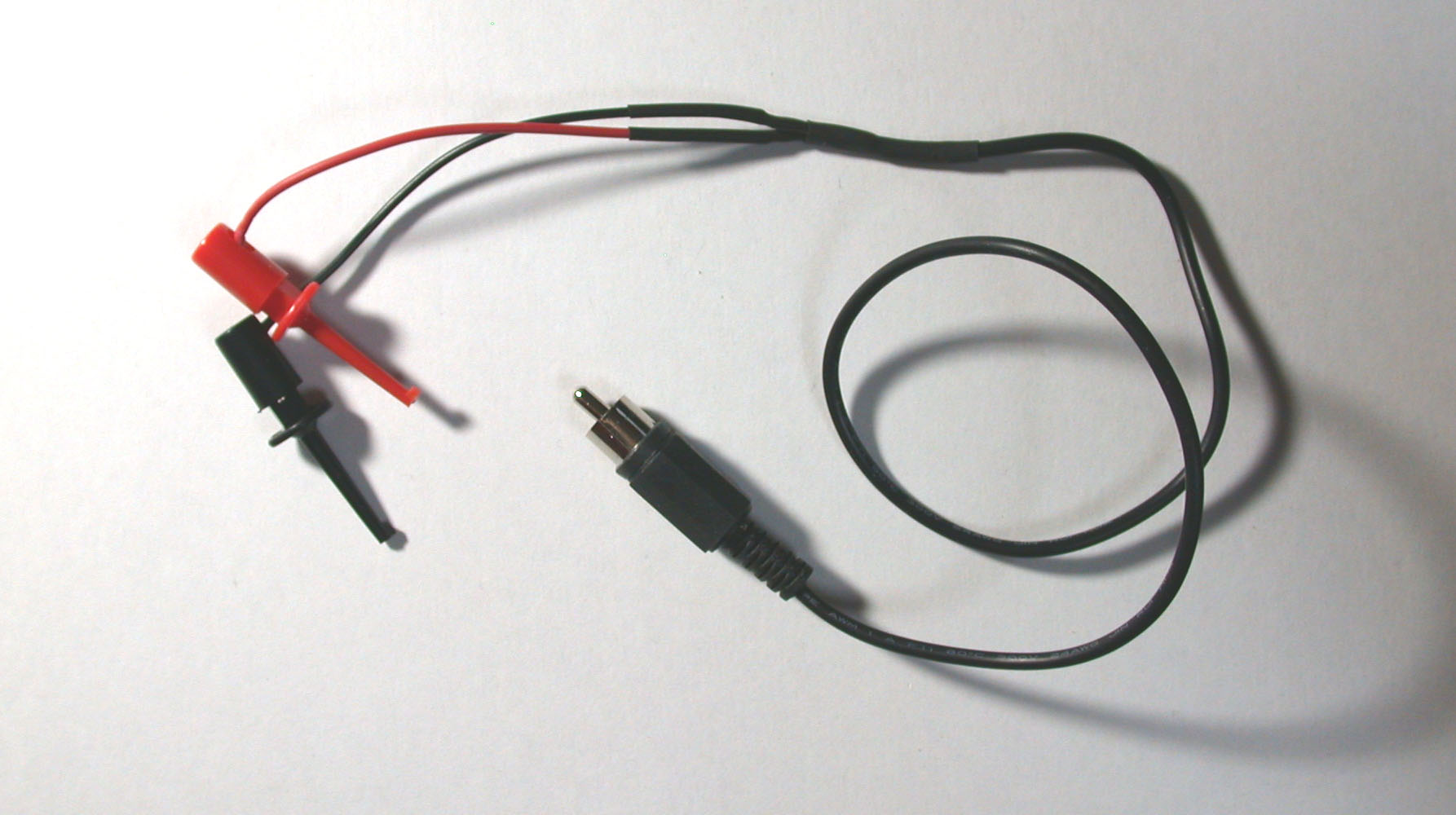

付属リードにプローブピンを付けたものです（付属部品はミノムシクリップ）。

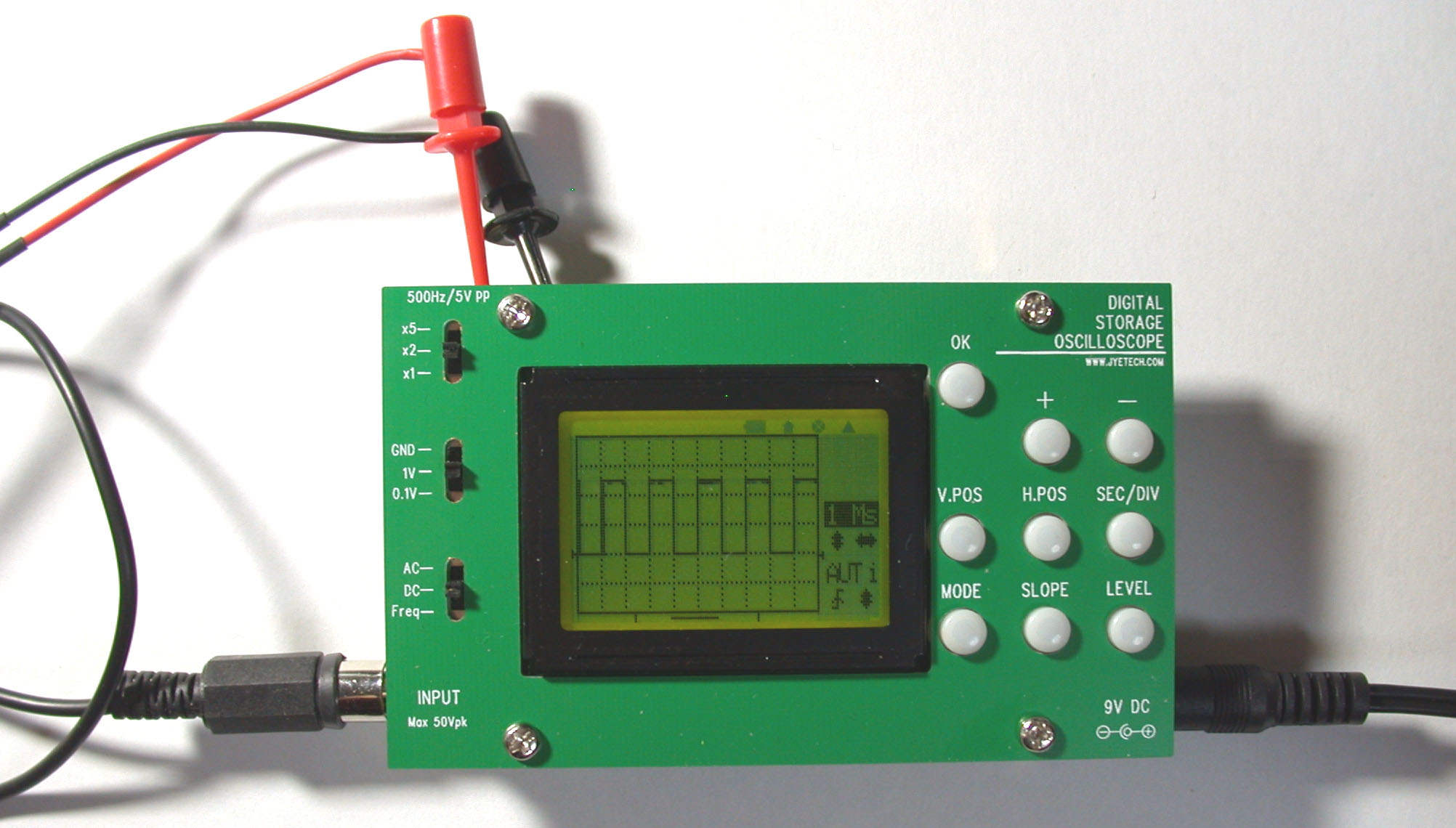

内部基準信号を表示した状態です。

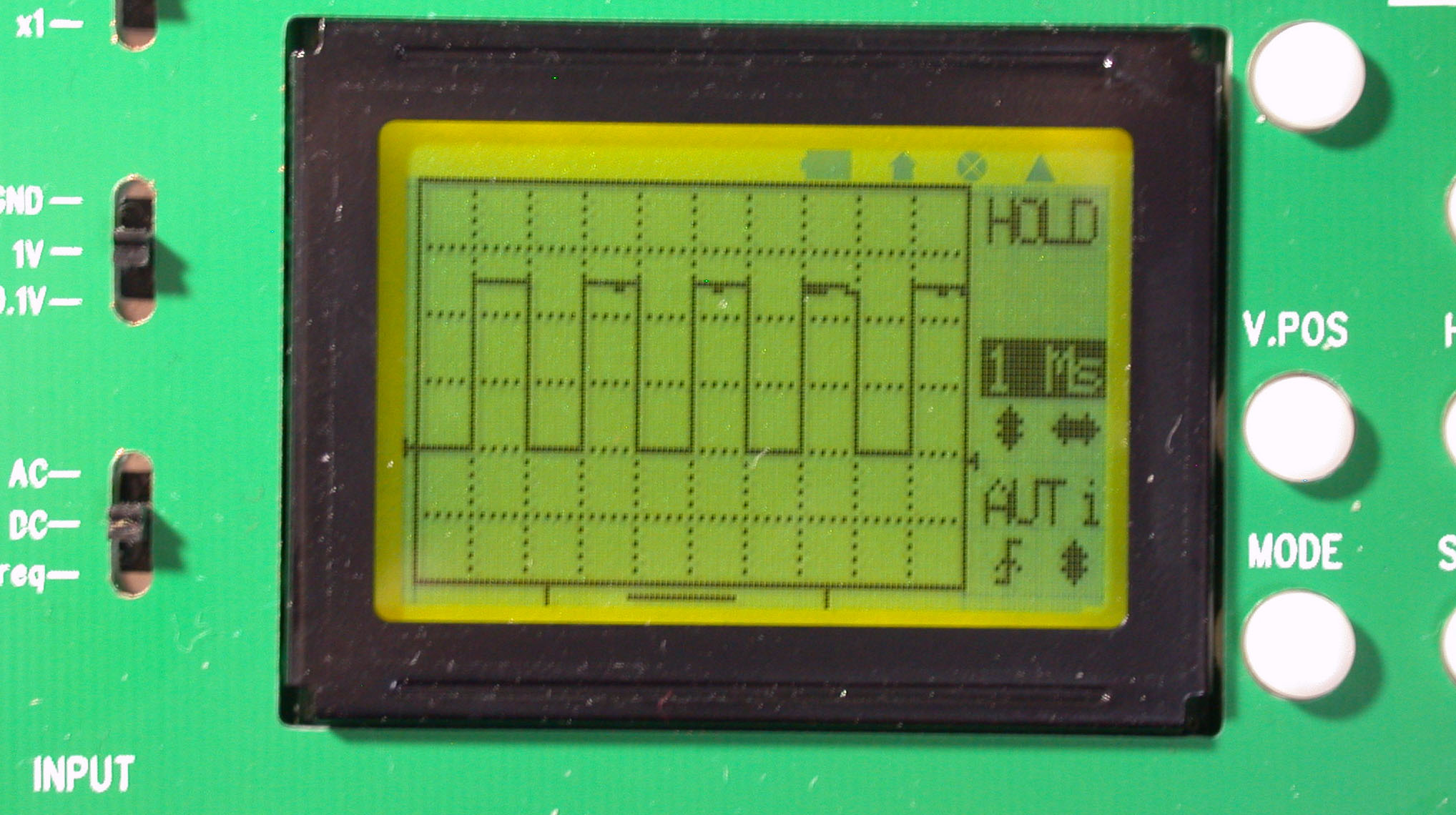

ＬＣＤ部の拡大です。

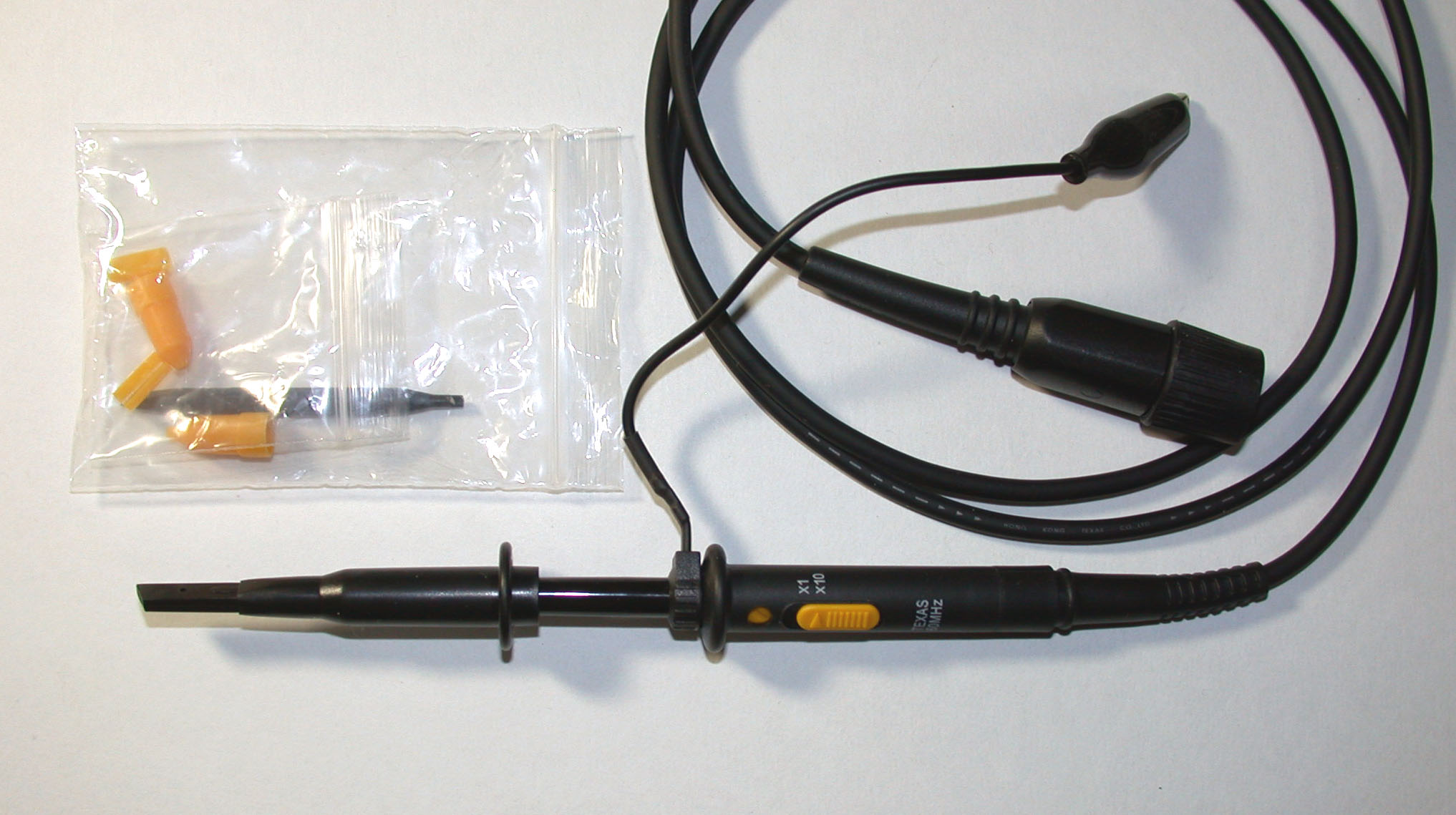

1000円で同時に購入したプローブですが、1/10アッテネータが付いているので便利です。オシロ本体のみだとMax50Ｖ入力です。

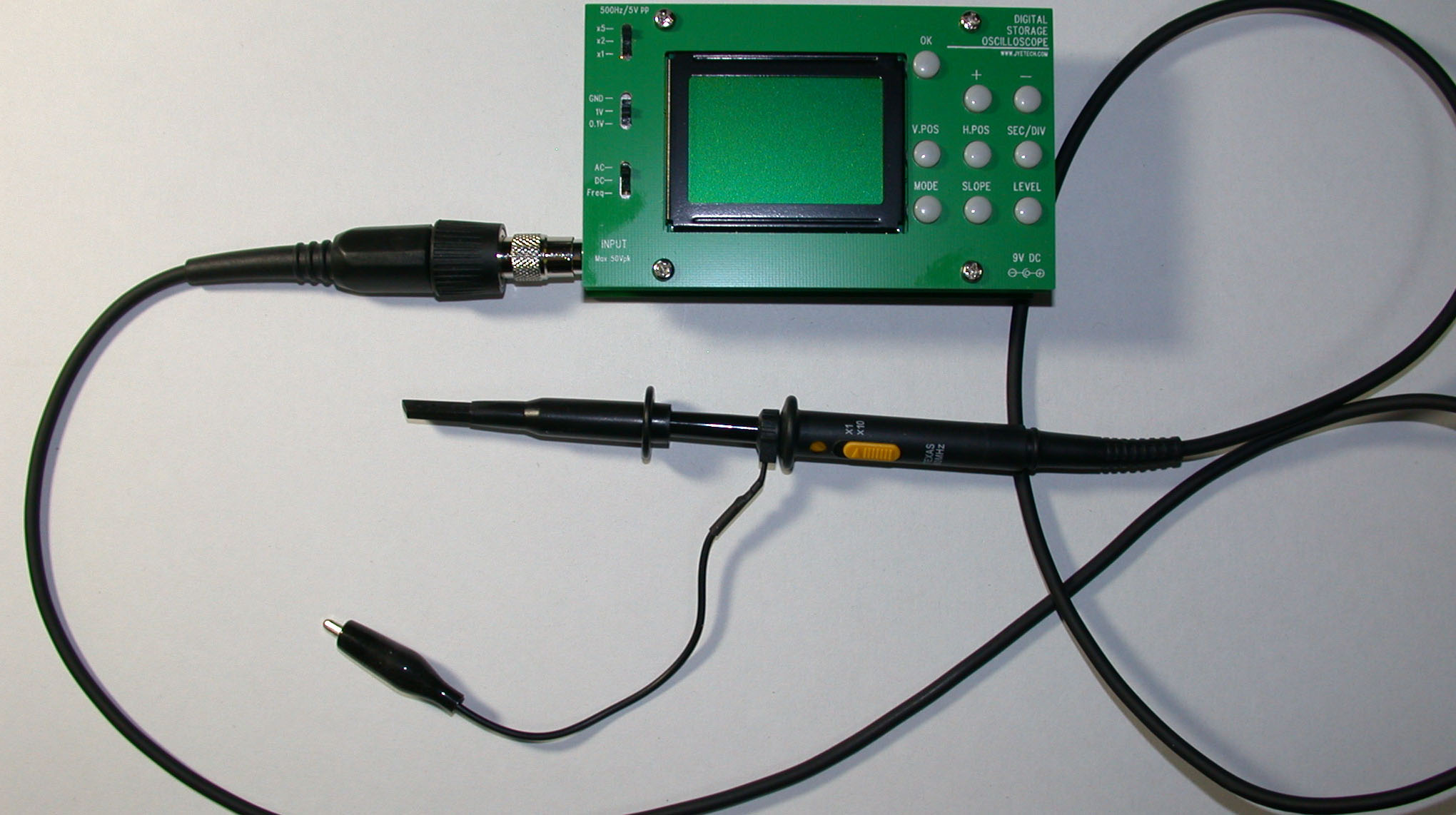

上記プローブを付けたところ。

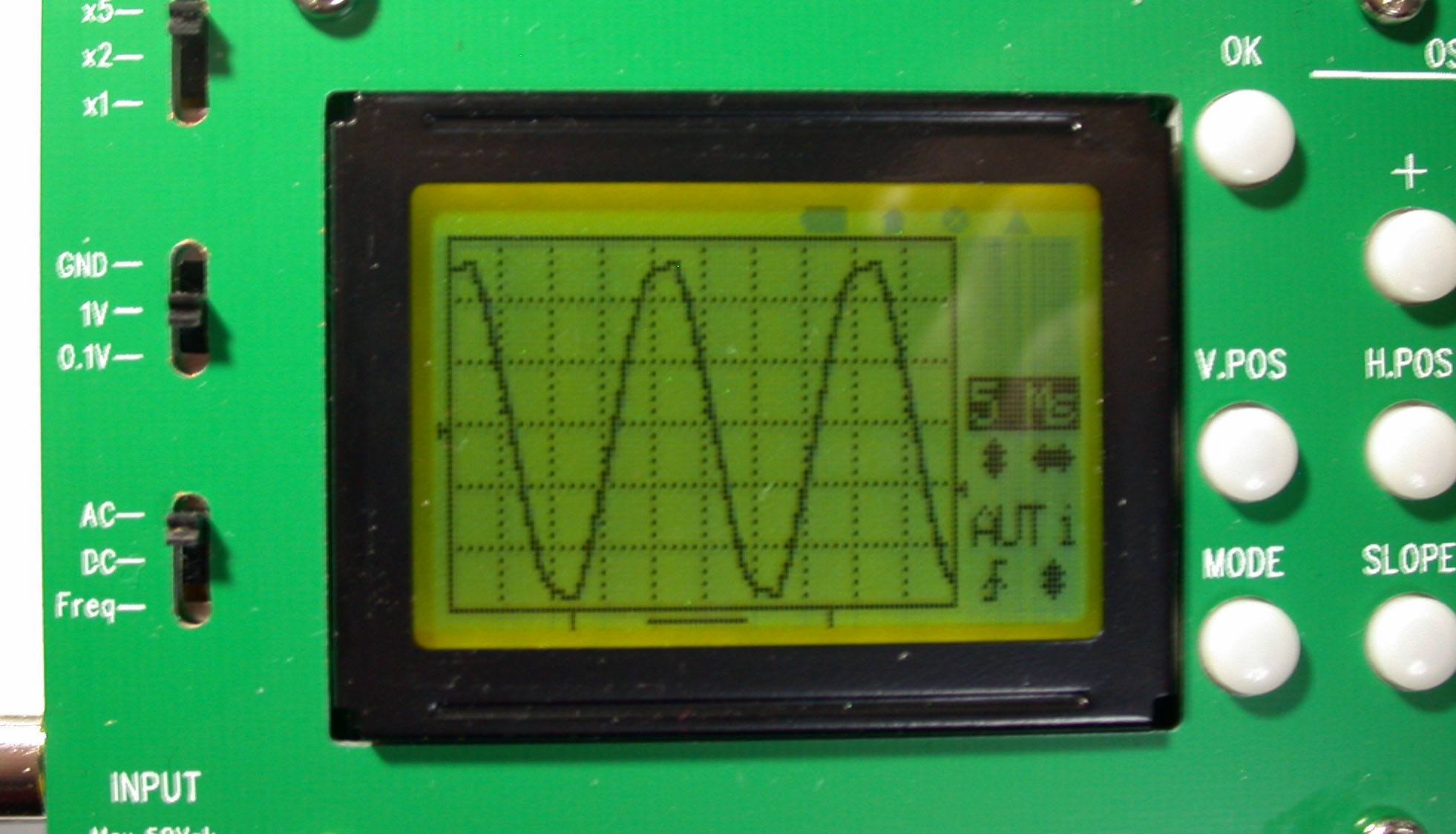

1/10アッテネータでAC100Vを入力したところ。ちゃんと測定できています。でも、絶縁されていないので、感電には注意して下さい。
